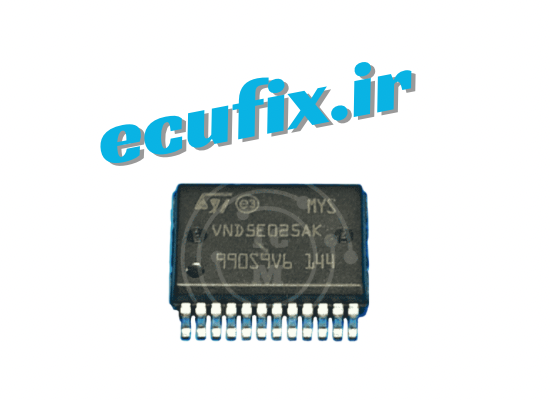

آی سی VND5E025AK یک درایور دوکاناله High-Side از شرکت ST Microelectronics است که با فناوری اختصاصی VIPower M0-5 طراحی و در پکیج کوچک PowerSSO-24 عرضه می‌شود.این تراشه برای درایو بارهای ۱۲ ولتی خودرویی مانند چراغ‌های راهنما و چراغ‌های کوچک طراحی شده و دارای سیستم‌های کامل محافظتی و عیب‌یابی (Diagnostics) است.همچنین، ورودی‌های آن با ولتاژهای ۳ ولت و ۵ ولت CMOS سازگار هستند و می‌تواند به‌راحتی به هر نوع میکروکنترلر متصل شود.در ایسیو BCM برند کروز (CROUSE BCM) از این آی‌سی برای کنترل خروجی‌های مربوط به چراغ‌های راهنما و سیستم روشنایی بدنه استفاده می‌شود.
محصولات مرتبط
•شرکت سازنده: ST Microelectronics
•نام قطعه: VND5E025AK
•نوع آی‌سی: درایور دوکاناله High-Side
•کاربرد: کنترل چراغ راهنما و سایر بارهای 12 ولتی خودرو
•پکیج آی‌سی: PowerSSO-24 (با 24 پایه)
•تعداد پایه‌ها: 24 پایه
•هیت‌سینک: دارد ✅
•آی‌سی مشابه: ندارد ❌
•جنس: اورجینال ✅
•کاربرد در ایسیو: BCM کروز (CROUSE BCM)
⸻
ویژگی‌ها و مزایا:
ویژگی‌های عمومی
•مدیریت هوشمند جریان هجومی (Inrush Current) با محدودسازی توان
•مصرف استندبای بسیار پایین در حالت غیرفعال
•سازگار با ورودی‌های ۳ ولت و ۵ ولت CMOS
•انتشار الکترومغناطیسی (EMI) بسیار کم
•مقاومت بالا در برابر نویز الکترومغناطیسی
•رعایت کامل استاندارد زیست‌محیطی اروپا (RoHS Directive 2002/95/EC)
•نشت جریان بسیار پایین در حالت اندازه‌گیری جریان (Current Sense Leakage)
قابلیت‌های عیب‌یابی (Diagnostics)
•تشخیص جریان بار به‌صورت تناسبی (Proportional Load Current Sense)
•دقت بالا در اندازه‌گیری جریان در بازه‌ی گسترده
•امکان غیرفعال‌سازی بخش اندازه‌گیری جریان (Current Sense Disable)
•تشخیص قطع بار در حالت خاموش (Open-Load Detection)
•شناسایی اتصال خروجی به ولتاژ مثبت (Short to VCC)
•اعلام اضافه‌بار یا اتصال کوتاه به زمین (Short to Ground)
•هشدار خاموشی حرارتی (Thermal Shutdown Indication)
سیستم‌های حفاظتی
•محافظت در برابر افت ولتاژ (Undervoltage Shutdown)
•محافظت در برابر افزایش ولتاژ (Overvoltage Clamp)
•محدودسازی خودکار جریان خروجی (Current Limitation)
•خنک‌سازی خودکار در برابر نوسانات حرارتی سریع (Thermal Transient Self-Limiting)
•محافظت در برابر قطع زمین یا ولتاژ تغذیه (Loss of Ground / VCC)
•خاموشی حرارتی خودکار با قابلیت بازیابی مجدد (Auto-Restart)
•محافظت در برابر اتصال معکوس باتری (Reverse Battery Protection)
•حفاظت الکترواستاتیکی (ESD Protection)
⸻
جمع‌بندی
آی سی VND5E025AK یکی از تراشه‌های قدرتمند درایور مخصوص ایسیو BCM کروز (CROUSE BCM) است که برای کنترل خروجی‌های نوری خودرو مانند چراغ‌های راهنما به کار می‌رود.
این قطعه با برخورداری از سیستم‌های حفاظتی و عیب‌یابی پیشرفته، عملکردی دقیق و ایمن را در شرایط سخت خودرویی تضمین می‌کند.
در نتیجه، انتخابی ایده‌آل برای تعمیرکاران تخصصی ایسیو و مهندسان الکترونیک خودرو به شمار می‌آید.
⸻
