معرفی bcm خودرو چری تیگو 5:
مالتی پلکس خودرو تیگو 5 از چند قسمت شامل ورودی سوییچ ها، خروجی عملگرها، شبکه CAN و LIN تشکیل شده است.

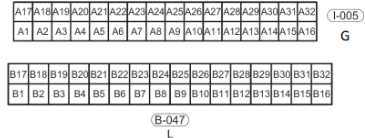

مشخصات PIN OUT سوکت های BCM را مشاهده می کنید:
بلوک A:
| چراغ کلید فلاشر | A1 |
| _ | A2 |
| _ | A3 |
| کلید برف پاک کن | A4 |
| کلید مه شکن جلو | A5 |
| کلید برف پاک کن | A6 |
| _ | A7 |
| سوییچ یادآور | A8 |
| سوییچ ACC | A9 |
| کلید چراغ های ترکیبی | A10 |
| کلید برف پاک کن | A11 |
| رله عقب یخ زدایی | A12 |
| رله بوق | A13 |
| کن شبکه کم سرعت CAN-L1 | A14 |
| کن شبکه پر سرعت CAN-H1 | A15 |
| _ | A16 |
| کلید فلاشر | A17 |
| کلید برف پاک کن | A18 |
| کلید برف پاک کن | A19 |
| کلید چراغ مه شکن جلو | A20 |
| کلید یخ شکن عقب | A21 |
| کلید برف پاک کن | A22 |
| کلید گرمکن صندلی مسافر جلو | A23 |
| _ | A24 |
| سوییچ START | A25 |
| هدلایت نور بالا | A26 |
| کلید چرخش سیگنال چراغ | A27 |
| کروز کنترل | A28 |
| _ | A29 |
| کن شبکه کم سرعت CAN-L2 | A30 |
| کن شبکه پر سرعت CAN-H2 | A31 |
| کروز کنترل | A32 |
بلوک B:
| کلید گرمکن صندلی راننده | B1 |
| موتور برف پاککن جلو | B2 |
| کلید درب جلو چپ | B3 |
| کلید درب عقب راست | B4 |
| قفل درب عقب | B5 |
| کلید درب جلو چپ | B6 |
| کلید برق شیشه جلو چپ | B7 |
| _ | B8 |
| کلید برق شیشه جلو چپ | B9 |
| کلید برق شیشه جلو راست | B10 |
